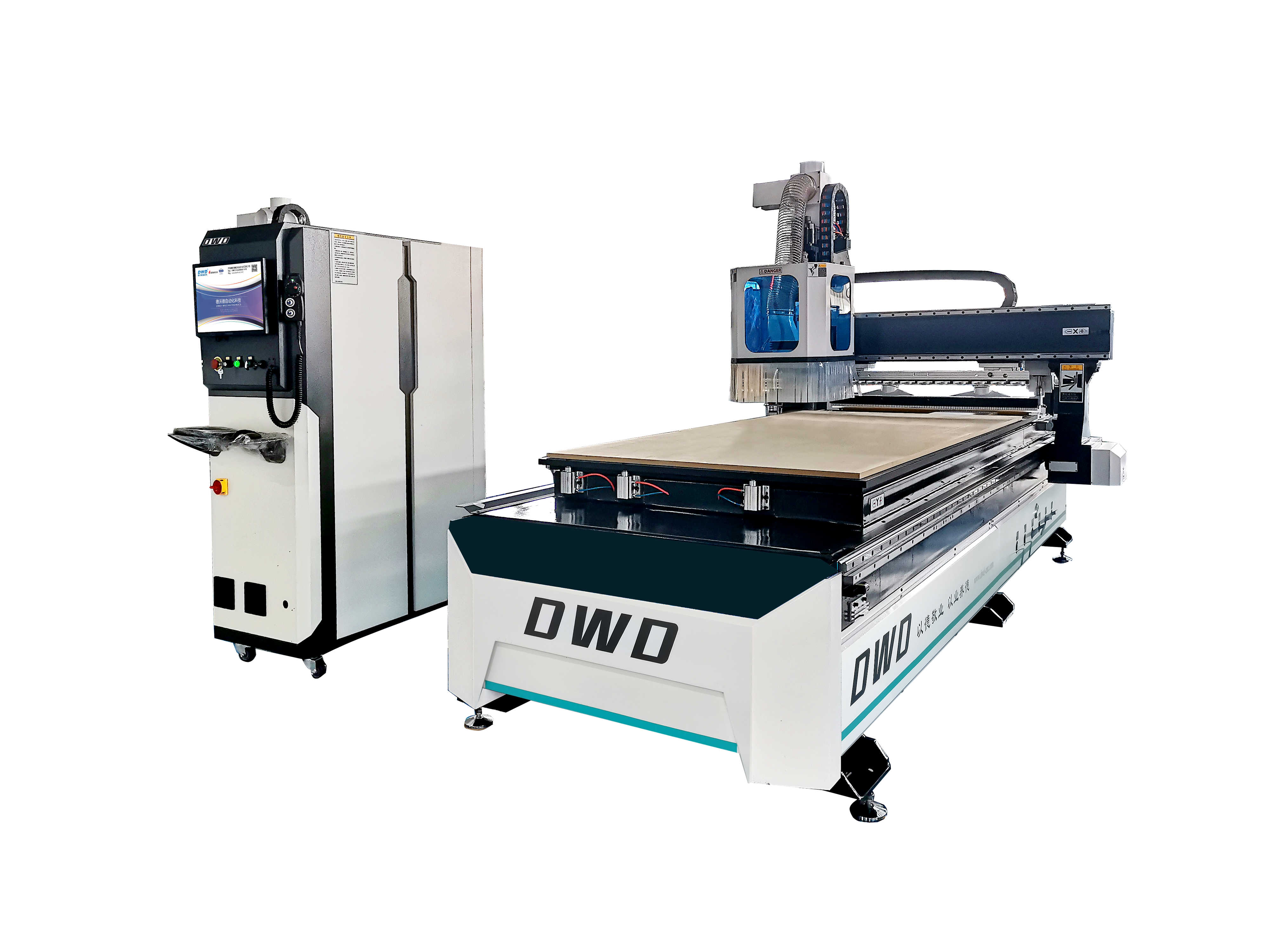

※同時滿足48尺、49尺板材加工。
※數控開料、銑形、雕刻、鏤空等工序一體化,既可實現定制櫥柜、衣柜的生產加工,又可實現中高端吸塑門板造型加工。
※無塵刀路切割,粉塵無殘留。(選配)
※防撞吸塵結構,可移動式的推料桿集塵裝置,避免拖拽吸塵管造成磨損。
※機器控制界面設計人性化,機器動作敏捷迅速,效率高,幫您提高產能。
※采用CC大功率自動換刀主軸、臺灣新代CNC系統、匯川大功率伺服驅動系統和日本新寶行星減速機、法國施耐德電器元件等進口部件,性能穩定。
※厚壁滿焊熱處理床身,強度高不變形
※直排推動刀庫12把刀,雙導桿大跨距,強度更高,容量更大。
※臺面為真空吸附臺面,十字花紋,增大吸附空間,可強力吸附不同面積的材料。
※前置三個定位氣缸,專為補板設計,更具人性化。
機械參數 數量 | ||
有效行程范圍 | X軸:1320mm Y軸:2900mm Z軸:300m | |
位移速度 | X軸:75m/min Y軸:75m/min Z軸:30m/min | |
臺面尺寸 X軸 | 1220*2800mm | |
工件高度 | 60mm | |
傳動方式 | 導軌、齒條 | |
臺面結構 | 雙層真空吸附臺面 | |
主軸轉速 | 24000r/min | |
設備凈尺寸 | 4050*1960*2150mm | |
運行功率 | 26kw | |
工作電壓 | AC380/3PH/50HZ | |
整機重量 | 2700kg | |
-CNC控制器 | 臺灣 | |
-伺服電機 | 匯川伺服 | |
-主軸 | CC/9kw | |
-刀庫 | 直排12刀庫 | |
-直線導軌 | 30mm | |
-絲桿 | 臺灣 | |
-齒條 | 臺灣 | |
-減速機 | 日本 | |
-變頻器 | 海浦蒙特 | |
-真空泵 | 7.5kw/水泵 | |
-板材定位 | 3+4定位氣缸 | |
-潤滑系統 | 電動潤滑油泵 | |
-精密對刀儀 | 自動對刀 |
