※花崗巖臺面,精度可達0.005mm,提高板材與臺面的貼合度,保證水平孔精度,提升機床高速運行的精度保持性。
※采用德國總線系統,集成自主研發專用軟件,無縫對接各種品牌生產拆單軟件,直接導入加工數據,實現智能化無縫銜接生產。
※智能掃碼模式,一把掃碼槍解決兩個工位掃碼,操作簡單實用。
※一次數據導入,無須翻版,實現六面快速打孔,精準高效。
※可同時加工正反兩面對稱的孔和凹槽,實現多元化加工,雙倍提升加工速度。
※雙臺面四鉆包同步加工,可進行鏡像尺寸工件的疊塊式(兩塊工件同時)加工,減少工作周期中的待機時間,雙倍提升加工速度。
※單夾手加工一次加工完成,無需避讓。
※左右工位可同時加工生產,也可以隨意匹配模式。
※四鉆包同時加工時,設定板材尺寸后智能切換,無需干預。
※六面加工最大寬度均可達1200mm,最小加工寬度30mm。

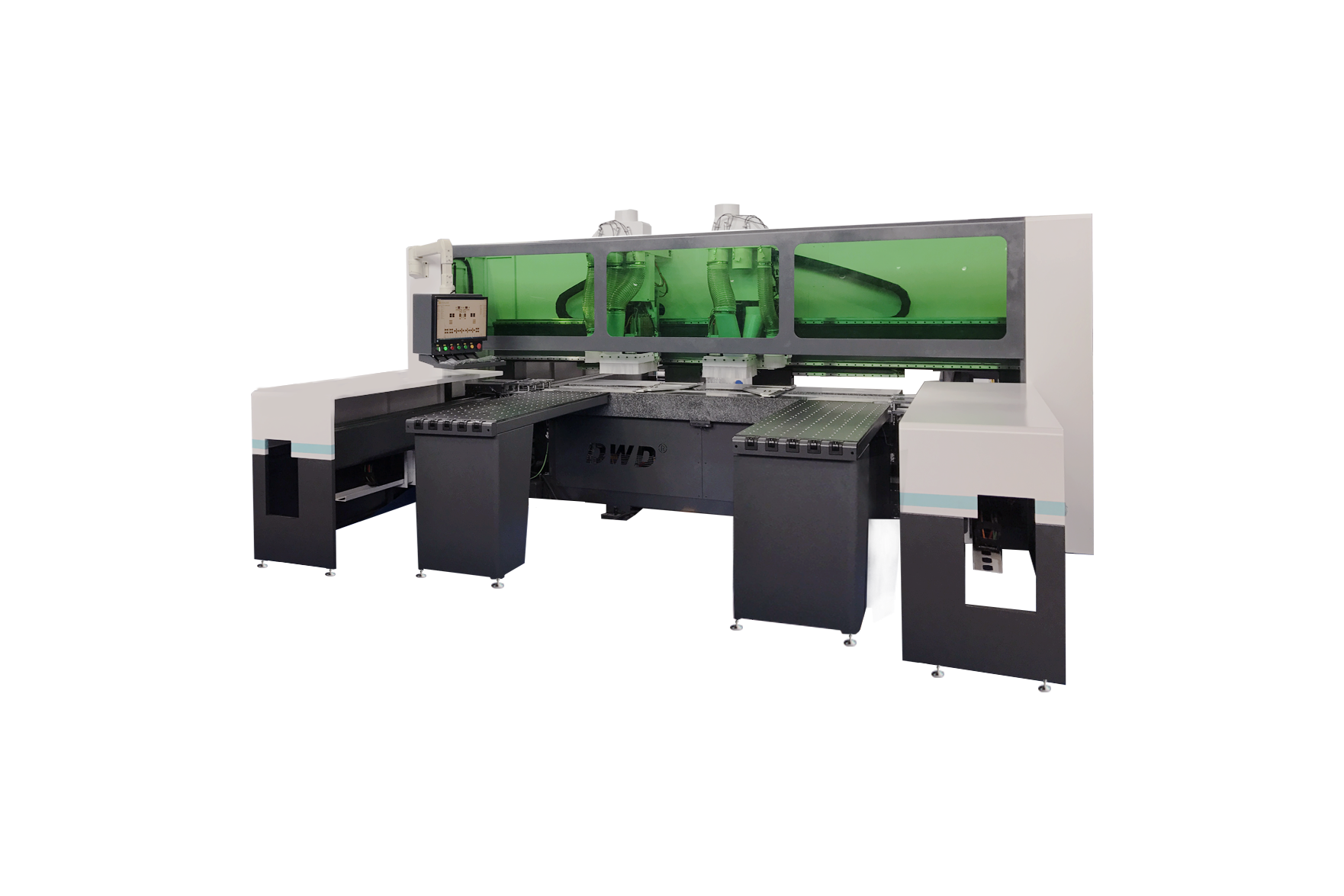

D6-1200L雙工位數控六面鉆
※花崗巖臺面,精度可達0.005mm,提高板材與臺面的貼合度,保證水平孔精度,提升機床高速運行的精度保持性。
※采用德國總線系統,集成自主研發專用軟件,無縫對接各種品牌生產拆單軟件,直接導入加工數據,實現智能化無縫銜接生產。
※智能掃碼模式,一把掃碼槍解決兩個工位掃碼,操作簡單實用。
※一次數據導入,無須翻版,實現六面快速打孔,精準高效。
※可同時加工正反兩面對稱的孔和凹槽,實現多元化加工,雙倍提升加工速度。
※雙臺面四鉆包同步加工,可進行鏡像尺寸工件的疊塊式(兩塊工件同時)加工,減少工作周期中的待機時間,雙倍提升加工速度。
※單夾手加工一次加工完成,無需避讓。
※左右工位可同時加工生產,也可以隨意匹配模式。
※四鉆包同時加工時,設定板材尺寸后智能切換,無需干預。
※六面加工最大寬度均可達1200mm,最小加工寬度30 mm。
六、技術參數 | 各軸行程與最高行程速度 | ||
X軸 | 5000mm,130m/min | ||
Y軸 | 3300mm,90m/min | ||
Z軸 | 200mm, 90m/min | ||
W軸 | 100mm, 90m/min | ||
U1軸 | 800mm, 30m/min | ||
U2軸 | 1230mm,30m/min | ||
鉆包上鉆 | 臺灣普登排鉆組12V8H*2 2 | ||
鉆包下鉆 | 臺灣普登排鉆組9V*2 2 | ||
鉆組電機功率 | 2.2kw/4500rpm | ||
銑形主軸 | 3.5kw/18000rpm*4 4 | ||
工件高度 | 10-40mm | ||
工件寬度 | 左側:30-800mm 右側:30-1220mm | ||
最小加工尺寸 | 30*1200 | ||
傳動方式 | 導軌、齒條 | ||
臺面結構 | 花崗巖臺面+氣浮珠臺面 | ||
設備外形尺寸 | 5400*4600*2200 | ||
運行功率 | 38KW | ||
工作電壓 | AC380/3PH/50HZ | ||
整機重量 | 6200kg | ||
七、標準配置 | -CNC控制器 | 德國控制器 | |
-CNC軟件 | DWD專用軟件 | ||
-伺服電機 | 匯川 | ||
-直線導軌 | 臺灣 | ||
-螺旋絲桿 | 臺灣 | ||
-齒條 | 臺灣 | ||
-減速機 | |||
-變頻器 | 海浦蒙特 | ||
-潤滑系統 | 電動潤滑油泵 1 | ||
